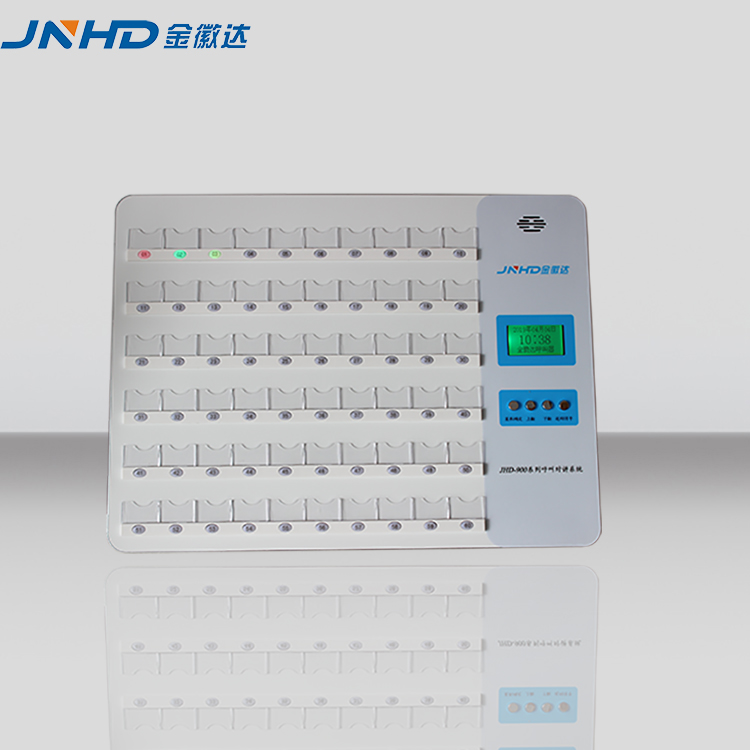

产品名称：高端智能数字有线对讲主机

产品品牌：金徽达

产品型号：JHD-900 (60/80/100/128）

产品规格：575*465*30（mm）

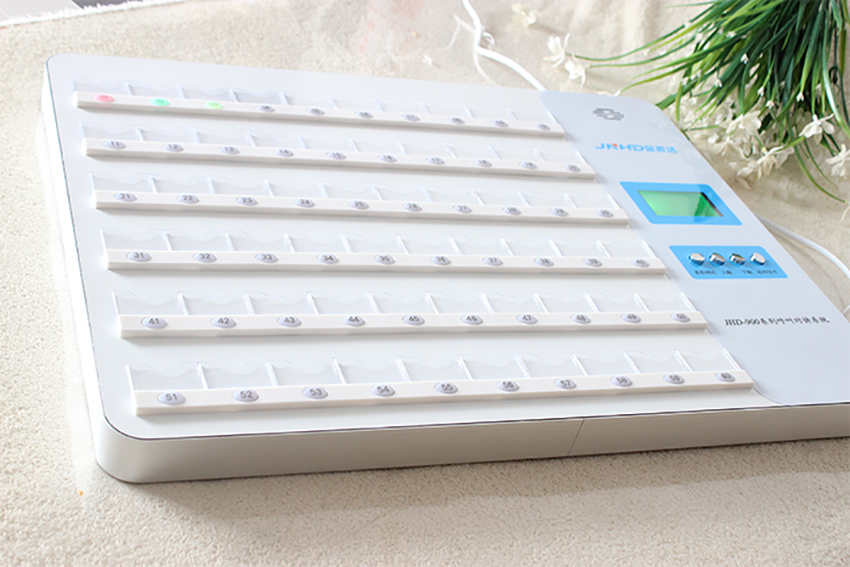

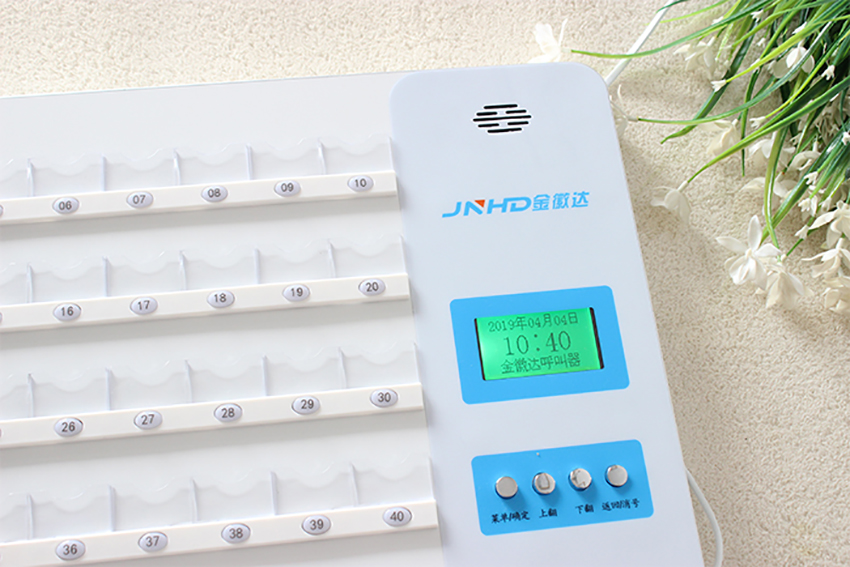

一、主机与病员一览表合二为一，并设有万年历、床位数码显示窗口和床位指示灯

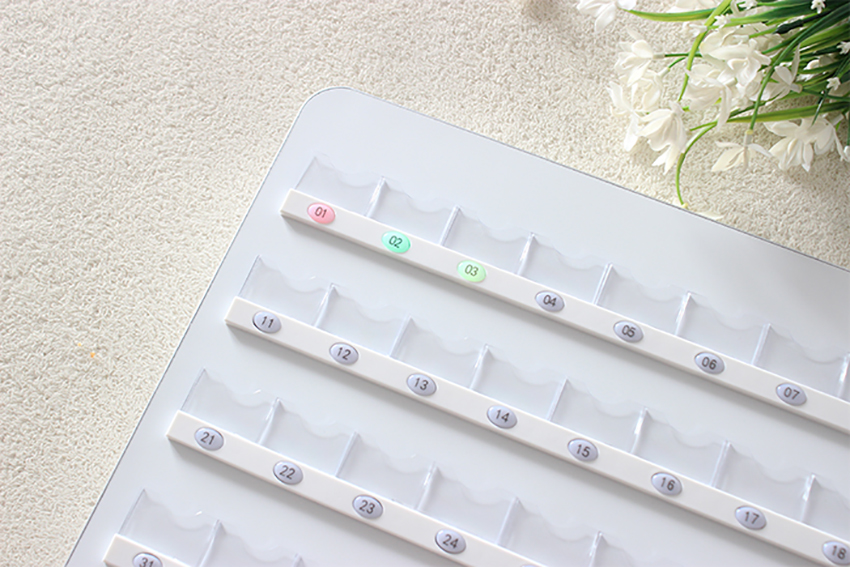

二、卡片盒洁净而透明，设有圆滑光亮的数字发光按键，不用走近几清晰看到每个分机的工作状态。
三、系统采用模块化设计技术，各模块采用插接结构，电路选用进口数字芯片，因此产品质量可靠，性能稳定。
系统功能简介
◆中文液晶显示屏菜单式操作

◆三色门灯功能

◆在线编号功能

◆12首音乐可选，分机分组选曲功能

◆语音报号次数，音量可设置，音量白天夜晚自动转换
◆分机可作广播机
◆铃声开关：主机设有铃声开关按钮，以适应不同时间需要

◆主机有三种护理级别 三色灯

◆房间关联分机 门灯 紧急按钮，紧急按钮不占用分机号
◆可和网络相连也可在电脑上看电子病历，也可外接LED显示屏

呼叫原理

1.系统多功能显示呼叫:分机呼叫主机，声光报警，主机数码窗口显示、显示屏显示。
2. 双向呼叫、双工通话:分机和主机可以相互呼叫，送话受话无需转换。
3. 分机无中断呼叫:任何时间，只要有分机呼叫均能呼入并显示。
4.分机、广播机合为一体分机可以广播音乐和其它，分机可以随意关闭广播。
5. 主机、分机免提通话
6. 来电显示:分机呼叫时，电话机显示分机的床位号码并振铃。
7. 主机分机音乐振铃:系统有12首和弦音乐，不同分机可设定不同音乐。
8. 振铃音量可调:系统有16级音量，适应白天、夜晚的不同要求，并有语音提示。
9. 通话音量可调:主机与分机通话时的音量可以调节。

10.主机三级护理级别:主机有不同颜色灯显示护理级别。
11.门灯提示:分机呼叫时，门灯按分机的护理级别显示不同颜色灯。
12. 高级优先: 高护理级别分机优先呼叫、显示，并有语音提示 。
13. 主机播放广播:可接入录音机，MP3等信号源播放音乐或广播，使用电话机或主机可以免提播放。
14. 系统两芯线联网:所有分机并联在总线上，系统只有一条两芯总线。
15. 在线编号:分机可在线任意设定、修改号码；门灯和紧急呼叫分机也可在线编号。
16 分机无中断呼叫:任何时间，只要有分机呼叫均能呼入并显示。
17. 分机可播放广播:任意分机都可播放音乐或广播，也可以关掉广播。
18 显示日期时间:主机显示窗口可显示日期及时间。
19主机存储呼叫并显示:分机呼入而主机无人应答时，主机将分机号码及呼叫顺序存储并提示。
20 故障自检报警:当系统出现故障时主机显示窗口会给出数字显示，并伴有声响报警提示。
21 检测电流、电压: 主机可以实时检测总线的电流、电压，并报警提示。
22.分机关联设定:分机（包括紧急按钮）可以关联门灯、房间号，分机呼叫时显示屏会显示、门灯也会亮。
23. 联网功能:主机设有通讯接口，可以连接计算机也可相互联网。（可选功能）
24. 无绳电话:系统可选配备无绳子母机，医护人员在病区任意位置皆可通话。
25. 卫生间报警分机:系统可以配备紧急呼叫分机，采用防水设计，特殊声响提示。

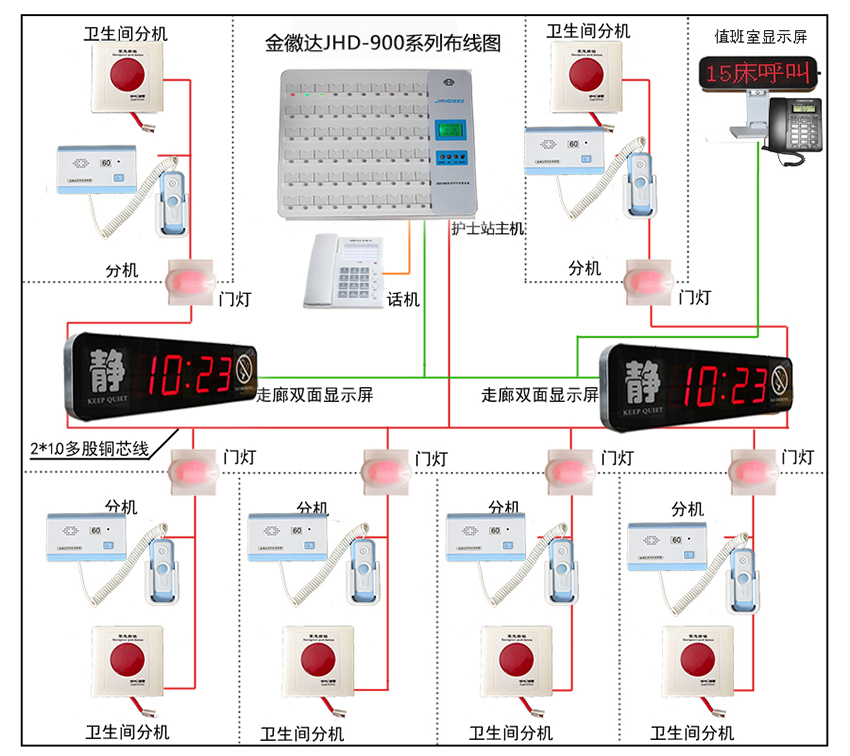

系统安装
从主机到所有分机、显示屏均采用RVS2*1.0平方毫米多股铜芯线连接，且无正负极之分。系统的所有分机，门灯都是并联在总线上的，

可以灵活连接，但应尽量缩短从主机到分机的距离。所有连接点要求焊接，并保证接触良好，不能断路，布线完毕后用万用表电阻档测试线路，不得有短路现象。
技术参数：
环境温度：0-40℃ 系统功耗：<30W
相对温度：≤80% 分机输出功率：60mw
环境噪声：≤60db
电源：AC220V 50HZ
总线电压：22V
导线要求（通讯距离）：
1-100米（直径0.75平方毫米以上）
100-200米（直径1平方毫米以上）
200-500米（直径1.5平方毫米以上）
配套分机：

◆呼叫分机兼具呼叫功能及对讲功能，对讲话筒置于外接通话手柄内，通话质量清晰无回音，彻底解决对讲中的啸叫问题。

◆分机呼叫按钮及外接线采用接插线连接，使安装维护更加简便。
◆分机采用最新编码技术，变更床号安全方便。
